產品別名 |

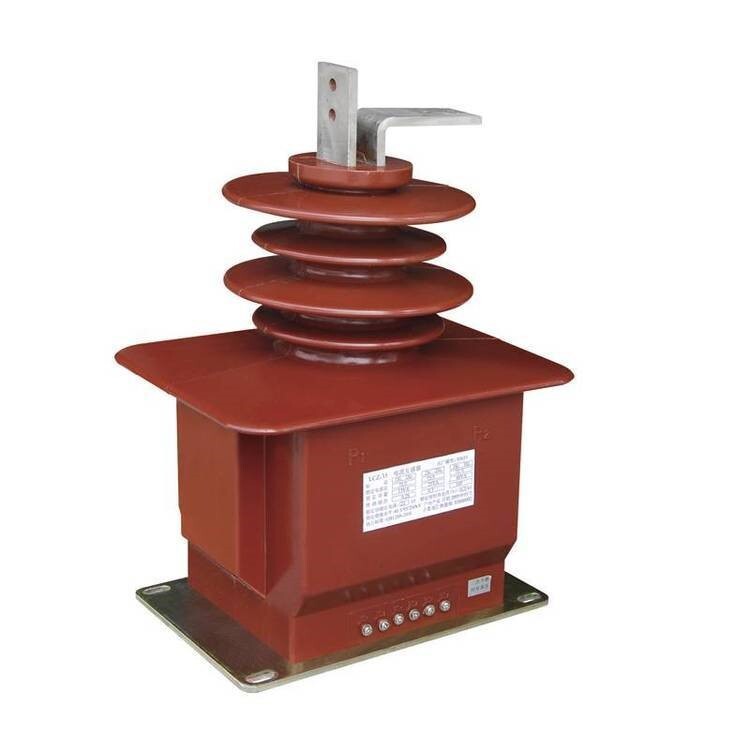

電流互感器LZZBJ6-35 |
面向地區 |
lzzbj6-35型電流互感器為環氧樹脂全封閉澆注，全封閉式絕緣，適用于額定電壓35kv及以下，額定頻率50hz電力系統中，作計量、測量及 繼電保護用.產品體積小，重量輕,運行穩定,免維護。并且具有優良的動熱穩定性能.可以根據用戶要求，生產為多變比形式，有利于擴容，減少投資.計量用級 次采用超微晶合金鐵心制造，測量及保護用級次采用進口硅鋼片鐵心制造。產品精度高、功耗小，溫升低，運行穩定可靠。
特別適用于35kv小型化開關柜，可以根據用戶要求，加大互感器上側絕緣隔板，優化開關柜內部空間，加強相間絕緣，使開關內部布局整齊、美觀。
、技術參數
引用標準 gb1208-2006《電流互感器》
iec69944-1：2003《互感器 第1部分：電流互感器》
gb311.1-1997《高壓輸變電設備的絕緣配合》
jb/t5356-2002《電流互感器試驗導則》
三、電氣性能
額定電壓:35 kv
額定頻率:50 hz
額定絕緣水平:40.5/95/185 kv
額定一次電流:20～2000 a
額定二次電流:5或1 a
局部放電水平:48 kv,≤50 pc 28 kv,≤20 pc
互感器是什么，主要用來干什么下面我們來了解一下：
?1.將一次回路的高電壓和大電流變為二次回路的標準值。通常電壓互感器二次繞組額定電壓為100V或V。電流互感器二次繞組額定電流一般為5A或1A。
使低電壓的二次系統與高電壓的一次系統實施電氣隔離，且互感器二次側接地，了人身和設備的安全。互感器二次繞組接地的目的在于當發生一、二次繞組擊穿時降低二次系統的對地電位，接地電阻愈小，對低電位愈低，從而人身安全，因此將其稱為保護接地。三相電壓互感器一次繞組接成星形后中性點接地，其目的在于使一、二繞組的每一相均反應電網各相的對地電壓從而反應接地短路故障，因此將該接地稱為工作接地
