加工方式模壓 沖孔安裝方式按需定制孔型多款材質復合橡膠加工工藝塑料 餾化

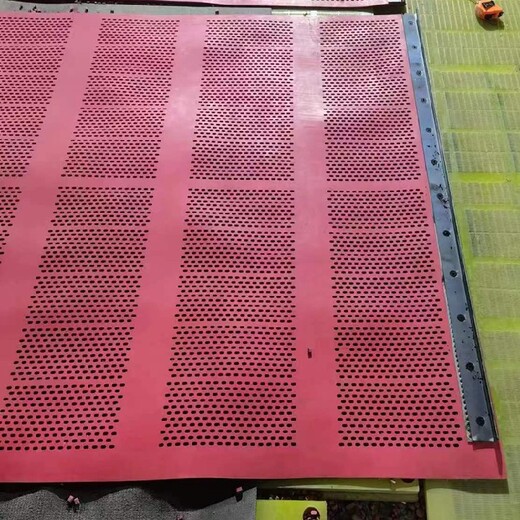

橡膠篩網制造簡單，噪音低，增加了柔性度，降低了框架的重量，降低了振動篩的振動能耗，篩分率高且使用壽命長，是由橡膠混煉而成的，橡膠篩網包括邊框、篩網孔、螺口和鋼筋；邊框上下各設有二個用于固定篩網的螺口，邊框和鋼筋固定在篩網孔的周邊，篩網孔的每個交叉點處均固定焊接，鋼筋為雙鋼筋結構，邊框表面可以為各種顏色的橡膠，橡膠篩網中邊框和鋼筋的表面采用合成膠料加入橡膠配合劑混煉而成，使得橡膠與邊框和鋼筋之間有高強度粘結性，使橡膠篩網在工作中有很好的拉伸性；橡膠篩網的耐疲勞強度，延長了振動篩網的使用壽命，降低了工人的勞動強度和生產成本。
基本工藝流程 橡膠篩板、篩網種類繁多,但生產工藝過程,卻基本相同。以一般固體橡膠生膠為原料的橡膠制品的基本工藝過程包括：塑煉、混煉、壓延、壓出、成型、硫化6個基本工序。當然,原材料準備、成品整理、檢驗包裝等基本工序也少不了。 橡膠篩板的加工工藝過程，主要是解決塑性和彈性性能這個矛盾的過程,通過各種工藝手段,使得彈性的橡膠變成具有塑性的塑煉膠,再加入多種配合劑制成半成品,然后通過硫化使具有塑性的半成品又變成彈性高、物理機械性能好的橡膠篩板。
原材料準備： 1.橡膠篩板的主要原料是以生膠為基本材料,而生膠就是生長在熱帶,亞熱帶的橡膠樹上通過人工割開樹皮收集而來。 2多種配合劑：是為了改善橡膠制品的某些性能而加入的輔助材料。 3.纖維材料有〔棉、麻、毛及各種人造纖維、合成纖維和金屬材料〔鋼絲、銅絲是作為橡膠制品的骨架材料,以增強機械強度、限制制品變型。 在原材料準備過程中,配料按照配方稱量準確。為了使生膠和配合劑能相互均勻混合,需要對材料進行加工： 生膠要在60--70℃烘房內烘軟后,再切膠、破膠成小塊； 配合劑有：塊狀的,如石蠟、硬脂酸、松香等要粉碎； 粉狀的若含有機械雜質或粗粒時需要篩選除去； 液態的,如〔松焦油、古馬隆需要加熱、熔化、蒸發水分、過濾雜質； 配合劑要進行干燥,不然容易結塊、混煉時若不能分散均勻,硫化時產生氣泡,會影響產品質量；
橡膠篩網原材料的塑煉 生膠富有彈性,缺乏加工時必需的可塑性性能,因此不便于加工。為了提高其可塑性,所以要對生膠進行塑煉；這樣,在混煉時配合劑就容易均勻分散在生膠中；同時,在壓延、成型過程中也有助于提高膠料的滲透性〔滲入纖維織品內和成型流動性。 將生膠的長鏈分子降解,形成可塑性的過程叫做塑煉。 生膠塑煉的方法有機械塑煉和熱塑煉兩種。機械塑煉是在不太高的溫度下,通過塑煉機的機械擠壓和摩擦力的作用,使長鏈橡膠分子降解變短,由高彈性狀態轉變為可塑狀態。熱塑煉是向生膠中通入灼熱的壓縮空氣,在熱和氧的作用下,使長鏈分子降解變短,從而獲得可塑性。
橡膠篩網在生產上，容易出現的問題：脫膠 及解決方案 橡膠-金屬粘接不良 橡膠與金屬的粘結是橡膠減震產品一個重要環節，橡膠與金屬的粘結原理，普遍認為在低模量的橡膠與高模量的金屬之間，膠粘劑成為模量梯度，以減少粘結件受力時的應力集中。常用雙涂型膠漿的底涂或單涂型膠粘劑與金屬表面之間主要通過吸附作用實現粘結。底涂型和面涂型膠粘劑之間，以及膠粘劑與橡膠之間通過相互擴散作用和共交聯作用而實現粘結。 橡膠-金屬粘接不良的原因分析及解決方法 1 膠漿選用不對。解決方法：參考具體使用手冊，選擇合適的膠粘劑 2金屬表面處理失敗，以致底涂的物理吸附不能很好的實現。解決方法；粗化金屬表面，金屬粘結表面一定的粗糙度。常用的處理方法，顯微鏡觀察表面粗糙度從大到小依次是噴砂、拋丸＞磷化＞鍍鋅.金屬表面不能有銹蝕，不能粘到油污、灰塵、雜質等 3膠漿涂刷工藝穩定性差，膠漿太稀、漏涂、少涂、殘留溶劑等。解決方法；注意操作，防止膠漿漏涂、少涂。
橡膠篩網在加工中容易出現的問題-氣泡 及解決方案 常見的有大氣泡和薄皮氣泡兩種。大氣泡表現為橡膠接頭體表面存在體積較大的氣泡。大氣泡產生的原因及解決方法如下： 1制品硫化不充分，導致橡膠制品表面有大氣泡，割開其內部呈蜂窩海綿狀。解決方法；延長硫化時間，提高硫化溫度。硫化時有足夠的壓力。調整配方，提高硫化速度 2橡膠-金屬粘接不良會引起粘結部位殘留大量氣體，加壓時氣體收縮。一旦撤去壓力，氣體擴散，橡膠層較薄且面積較大的橡膠和金屬之間會出現氣泡。解決方法； 以1中所述方法解決 3有氣體裹入膠料，氣體不易排除，隨膠料一起硫化，從而在制品表面出現氣泡。解決方法；增加模具合模后放氣次數。對模具進行抽真空。提高混煉膠溫度。采用門尼粘度較高的橡膠。入料前挑破膠料上的氣泡。改進開煉機混煉工藝，盡量避免氣體混入膠料。改進注壓條件，使膠料能較慢的進入模具型腔。改進模具的排氣槽、溢料槽等 4 膠料配方中有易揮發物。解決方法；注意調節適當的硫化條件，溫度不宜太高。使用的各種原料應注意使用前的防潮工作，必要時可以進行干燥。減少使用硫化時產生氣體等小分子物質的原料。減少使用低沸點的增塑劑、填充油、軟化劑 薄皮氣泡表現為產品橡膠部分表皮淺層存在一定數量的小氣泡。薄皮氣泡產生的原因及解決方法如下所示。 5硫化條件，硫化劑配合不恰當。解決方法；注意調節適當的硫化條件，溫度不宜太高。調節適當的促進劑比例，不宜過高 6 混煉中部分裝橡膠原輔材料的塑料袋，未融化，并均勻分散在混煉膠中。解決方法；提高混煉溫度。盡量去掉塑料包裝袋
