探頭的前置器一般提供探頭需要的電源，對信號進行放大、檢波和濾波等。電渦流位移傳感器的探頭線圈接受前置器振蕩電路來的高頻電流，在其周圍產生高頻磁場，該磁場穿過靠近它的轉軸金屬表面，在其中產生一個電渦流，該電渦生的磁場方向和線圈磁場方向相反，改變了原線圈的感抗，該感抗的變化隨探頭頂部金屬表面的間隙變化而變化。
330100-50-00
330100-50-02
330100-50-05
330100-51-00

前置器的容錯性:

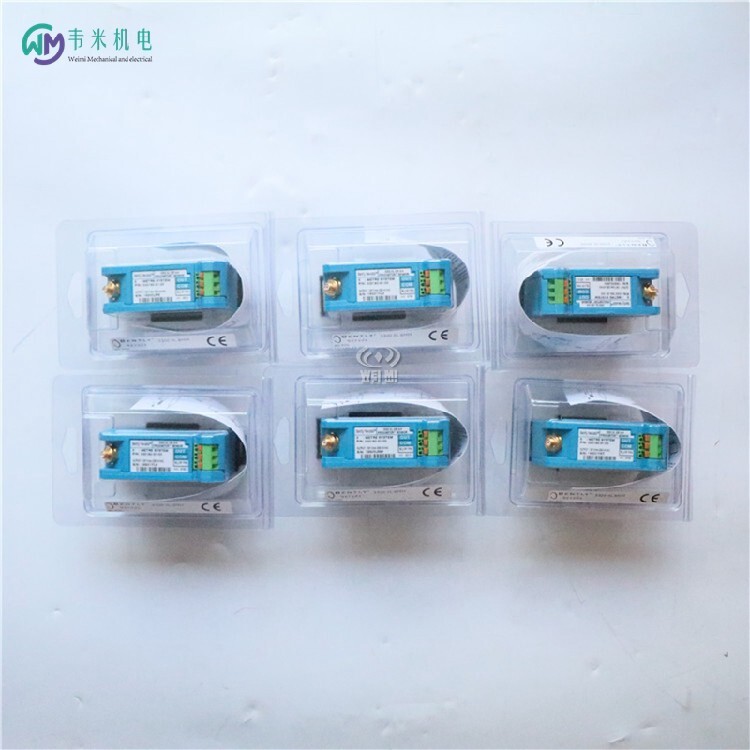

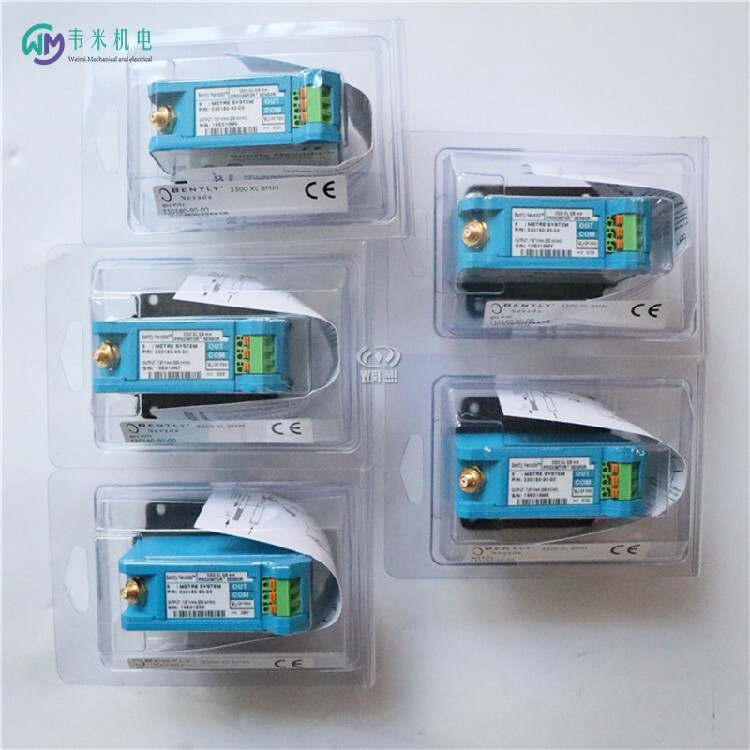

電源端、公共端(信號地)、輸出端任意接線錯誤不會損壞前置器，電源性錯誤保護，輸出短路保護。 前置器是一個電子信號處理器，一方面為探頭線圈提供高頻交流電流，另一方面，前置器感受探頭前面由于金屬導體靠近探頭而引起探頭參數變化。
330100-70-01
330100-90-00
330100-90-02
330101-50-02

大溫度范圍系統的性能：
當探頭溫度范圍在－35°C至+260°C（－31°F 至+500°F）、前置器和延伸電纜溫度范圍在0°C 至+45°C（+32°F 至+113° F）時，ISF保持在7.87V/mm(200mV/mil) ±18%之內，DSL保持在±0.152mm(±6 mils)之內。
頻率響應：0 到 10kHz：典型值為+0到－3dB，305 米（1000英尺）現場聯線。
小靶面尺寸：直徑 15.2mm(0.6inch) （平面靶面）
軸直徑：
?。? 50.8mm (2in)
推薦小： 76.2mm (3in)
當對直徑小于50mm(2in) 的軸進行測 量時，通常要求徑向振動或軸向位移傳感器間距很近，這將導致因傳感器的電磁場相互干擾而發生讀數錯誤。應注意保持傳感器端面的
小距離以防止交叉干擾，對于軸向位移測量不小于40mm(1.6in)， 對于徑向 振動測量不小于38mm(1.5in)。 對于軸直徑小于76.2mm(3in)的徑向振動或位移測量， 將導致靈敏度發生變化。請參閱技術手冊159484。
330780-50-00
330780-50-05
330780-90-00
330850-50-00

標準探頭和延伸電纜鎧裝
（可選）：彈性 AISI302 或 304 SST不銹鋼，具有FEP 外皮。
大溫度范圍探頭和延伸電纜鎧裝
（可選）：彈性 AISI302 或 304 SST不銹鋼，具有PFA 外皮。
抗拉強度（）：從探頭殼體到探頭頭部為330N（75 磅）。從探頭頭部至延伸電纜接頭為270N（60 磅）。
接頭材料：鍍金黃銅或鍍金鈹銅。
330180-51-CN
330180-90-00??
330180-90-CN???
330180-91-CN

訂貨信息：
位移/速度加速度監測器
3500/42-AXX-BXX
選項描述
A: I/O 模塊類型
0 1 帶內部端子的位移/速度加速度I/O模塊
0 2 帶外部端子的位移/速度加速度I/O模塊
0 3 帶外部端子的三重冗余(TMR)I/O模塊
0 4 帶內部安全柵(4×位移/加速度通道)和內部端子的I/O模塊
0 5 帶內部安全柵(2×位移/加速度+2×速度計通道)和內部端子的I/O模塊
0 6 帶內部安全柵(4×速度計通道)和內部端子的I/O模塊
0 7 帶內部端子的軸振動I/O模塊
0 8 帶外部端子的軸振動I/O模塊
0 9 帶內部端子的位移/速度計I/O模塊
1 0 帶外部端子的位移/速度計I/O模塊
330180-X1-CN MOD：145193-01
330180-X1-CN MOD:143416-02
330180-X1-CN MOD:143945-04
330180-X1-CN MOD:143416-84

B: 批準機構
選項
0 0 無
0 1 CSA/NRTL/C
外部端子塊：
125808-02 位移/速度加速度外部端子塊(歐式接頭)。
128015-02 位移/速度加速度外部端子塊(端子帶接頭)。
132242-01 位移/速度加速度總線型三重冗余外部端子塊(歐式接頭)。
132234-01 位移/速度加速度總線型三重冗余外部端子塊(端子帶接頭)。
330850-50-00
330850-50-CN
330860-51-06
330860-61-06
128702-01 記錄儀外部端子塊(歐式接頭)
128710-01 記錄儀外部端子塊(端子帶接頭)
140993-01 軸振動外部端子塊 (歐式接頭)
141001-01 軸振動外部端子塊 (端子帶接頭)
125808-08 位移/速度計外部端子塊 (歐式接頭)
128015-08 位移/速度計外部端子塊(端子帶接頭)
