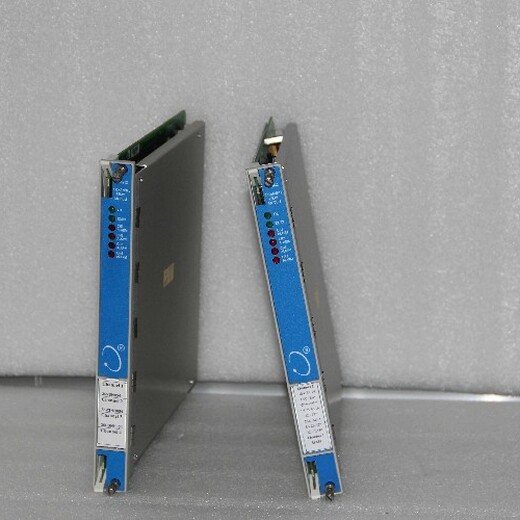

3500/45 固件和軟件要求
將 3500/45 位置監視器添加到現有 3500 系統時，需要以下固件和軟件版本或更高版本：

3500/20 RIM 固件版本。G
3500配置軟件2.41
3500數據采集2.20
3500操作員顯示器1.20
3500/93 顯示接口模塊 135799-01
固件版本 G
對于使用 RPT 的閥位，您擁有 3500 配置軟件 3.00 或更高版本。

特征：

靈敏度：具有很高的靈敏度，即使是微小的地面振動也能準確檢測。

濾波和信號處理：該模塊可以包括內置濾波器和信號處理功能，以消除噪聲并提取相關地震數據。

數據記錄和分析：它可以記錄和存儲地震數據以供進一步分析和趨勢分析。這可以識別地震活動的模式和異常。

通訊接口：它可能具有通訊接口，例如以太網或串行端口，以方便將數據傳輸?shù)郊锌刂葡到y(tǒng)或遠程監控站。

轉速表模塊的工作原理：

傳感器：傳感器通常是磁性傳感器或光學傳感器，用于檢測旋轉部件（例如飛輪或曲軸）上的齒或標記的通過。它產生與轉速相對應的電信號。

信號處理：傳感器產生的電信號由轉速計模塊處理以確定轉速。這涉及將信號轉換為可用的格式并根據脈沖之間的頻率或時間間隔計算速度。

顯示單元：轉速計模塊通常具有顯示轉速的數字或模擬顯示單元。數字轉速表以數值顯示速度，而模擬轉速表使用指針或刻度盤在刻度上指示速度。

特征：

2通道模塊
接受接近探頭或磁性拾音器的輸入
峰值保持可存儲高速度、高反向速度、反向旋轉次數
能夠重置峰值
向 3500 機架的背板提供調節后的鍵相信號

3500/25 是 Bently Nevada 開發的增強型鍵相模塊。 它是一個半高、雙通道模塊，用于將 Keyphasor 信號傳送到 3500 機架中的監視器模塊。當軸上的鍵相標記與鍵相傳感器對齊時，模塊使用磁性拾音器或接近探頭檢測對齊情況，并將輸入信號轉換為數字鍵相信號。

3500/25 功能說明
對于常規設置，3500 機械保護系統多可接受四個鍵相信號，對于配對配置，多可接受八個。
旋轉軸或齒輪的每轉一次或每轉多個事件的脈沖（稱為鍵相信號）可用于檢測定時。
因此，軸轉速和矢量特性（如 1X 振動幅度和相位）可以通過 3500 監控模塊和外部診斷工具進行測量。

3500/15 特點
3500 機架中可容納一個或兩個具有任意交流和直流組合的電源。整個機架可由任一電源供電。當機架中放置兩個電源時，底部插槽中的電源用作主電源，而較高插槽中的電源用作備用電源。第二個電源（如果安裝）可作為個電源的備份。只要安裝了第二個電源，移除或插入任一電源模塊就不會影響機架的運行。交流和直流電源接受各種輸入電壓并將其轉換為其他 3500 模塊可以使用的電壓。3500 系列機械保護系統配備以下電源：

通用交流電源
高壓直流電源
低壓直流電源

3500/40M Proximitor.是4通道位移監測器，接收本特利內華達位移傳感器的輸入，對信號進行處理后 生成各種振動和位移測量量，并將處理后的信號與用戶可編程的報警設置點進行比較。可以使用3500 框 架組態軟件對3500/40M 的每個通道進行組態，使其具有如下功能：
? 徑向振動
? 軸向位移
? 差脹
? 軸偏心
? REBAM○R 滾動軸承振動
注: 該監測器通道成對組態，一次多可執行上述功能中的2 個。通道1 和通道2 執行一個功能，通 道3 和通道4 執行另一個功能或同一功能。

3500/22瞬態數據接口3500瞬態數據接口（TDI）是3500監測系統和本特利內華達 System 1TM 機械管理軟件之間的接口。 TDI結合了3500/20框架接口模塊（RIM）和通訊處理器，如TDXnet的功能。TDI運行在3500框架的RIM插 槽中，與M系列監測器（3500/40M、3500/42M等）配合使用，連續采集穩態和瞬態波形數據，并通過以 太網將數據傳送到主計算機軟件。TDI具有標準的靜態數據采集，但是采用可選的通道使能磁盤，也可 采集瞬態或動態數據。TDI與以前的通訊處理器相比，除了將通訊處理器的功能集成到3500框架以外， 還有其它幾方面的改進。 TDI為全部框架提供通用功能，但并不是關鍵監測通道的組成部分，不影響整個監測系統的正確和 常規運行。每個框架要求一個TDI或RIM。TDI只占用框架中的一個槽位，位于個插槽中（緊鄰 電源模塊）。 對于三重模塊冗余（TMR）應用，3500系統要求TMR形式的TDI。除了所有標準TDI的功能，TMR TDI 還具有“監測器通道比較功能”。通過選擇監測器選項的安裝功能，3500TMR組態執行監測表決功能。 采用這種方式，TMR TDI連續比較三個冗余監測器的輸出。如果TMR TDI檢測出其中一個監測器的輸出信 息與其它兩個監測器不相等（在組態的百分比之內），它就會向監測器發出錯誤指示，并在系統事件列 表中加入一個事件。

為作為TMR系統運行，3500 監測系統安裝以下模塊:

●一個TMR型式的框架接口模塊

●兩個電源(如果其中一個發現有故障，另一個電源可無間斷自動供應全部電力)。

●同一槽內兩個鍵相器模塊(如果鍵相器信號需要)。

●同一槽內兩個TMR繼電器模塊(如果需要)

●相鄰槽內的三個同類型監測器模塊。

●相鄰槽內2~3個通訊通路模塊(如果與外設通訊時需要)。
