鋁酸鹽無機(jī)防腐砂漿的施工步驟：
1、鋪抹環(huán)氧乳液水泥砂漿前，應(yīng)先涂刷環(huán)氧乳液水泥素漿一遍，涂刷應(yīng)均勻，干至不粘手時(shí)，再鋪抹環(huán)氧乳液水泥砂漿。
2、環(huán)氧乳液水泥砂漿應(yīng)分條或分塊錯(cuò)開施工。坡面的接縫木條或聚氯乙烯條應(yīng)預(yù)先固定在基體上，待砂漿抹面后可抽出留縫條，在預(yù)留縫處涂刷環(huán)氧乳液水泥素漿，再采用環(huán)氧乳液水泥砂漿進(jìn)行補(bǔ)縫。分層施工時(shí)，留縫位置應(yīng)相互錯(cuò)開。
3、環(huán)氧乳液水泥砂漿邊攤鋪邊壓抹，宜一次抹平，不宜反復(fù)抹壓。當(dāng)有氣泡時(shí)應(yīng)刺破壓緊，表面應(yīng)密實(shí)。
4、在立面或仰面施工時(shí)，當(dāng)壓抹面層厚度大時(shí)，應(yīng)分層施工，待層干至不粘手時(shí)，再進(jìn)行下一層施工。
5、環(huán)氧乳液水泥砂漿施工后，宜在面層上再涂刷一層聚合物水泥素漿。
6、拌制好的環(huán)氧乳液水泥砂漿應(yīng)在初凝前用完，當(dāng)有凝膠、結(jié)塊現(xiàn)象時(shí)，不得使用。
7、環(huán)氧乳液水泥砂漿抹面后，表面干至不粘手時(shí)，可采用噴霧或覆蓋塑料薄膜等進(jìn)行養(yǎng)護(hù)。塑料薄膜四周應(yīng)封嚴(yán)，并應(yīng)潮濕養(yǎng)護(hù)，再自然養(yǎng)護(hù)后方可使用。

鋁酸鹽無機(jī)防腐砂漿施工簡介
1 防腐砂漿涂抹前，基層混凝土和砂漿強(qiáng)度應(yīng)不低于設(shè)計(jì)值的80%。
基層應(yīng)平整、堅(jiān)固、潔凈，無浮塵雜物，不得有疏松、凹陷處；如果有油污、孔洞等要進(jìn)行清洗、修補(bǔ)處理。若為地下防水，還要檢查有沒有滲，如有滲，要事行堵漏處理。
3 施工前，基層面要用水充分潤濕，無積水時(shí)可施工。
4 聚合物水泥防腐砂漿攪拌用砂漿攪拌機(jī)或手提電鉆配以攪拌齒進(jìn)行現(xiàn)場攪拌，不能采用人工拌和。攪拌時(shí)間比普通砂漿要延長2～3分鐘，好先預(yù)攪拌2分鐘，靜停2分鐘，再二次攪拌2分鐘以便充分?jǐn)嚢杈鶆颉Ｒ淮尾灰獢嚢杼啵鶕?jù)抹灰速度進(jìn)行攪拌，攪拌好的砂漿要在1小時(shí)內(nèi)用完。施工中因環(huán)境溫度、風(fēng)力等因素影響可適量加水，以標(biāo)準(zhǔn)比例拌制的稠度為準(zhǔn)。
5 管根部、地漏口、結(jié)構(gòu)轉(zhuǎn)角等細(xì)部構(gòu)造處，應(yīng)進(jìn)行增強(qiáng)處理。管根部周圍在基層宜剔寬深約為1㎝的槽，用聚合物水泥防腐砂漿嵌入后涂抹聚合物水泥防腐砂漿一遍，壓入一層網(wǎng)格布。其上再進(jìn)行聚合物水泥防腐砂漿抹灰。
6 聚合物水泥防腐砂漿施工時(shí)，抹灰的厚度應(yīng)一致，不得出現(xiàn)薄厚不均的現(xiàn)象。抹灰各層應(yīng)緊密貼合，每層宜連續(xù)施工；如留茬時(shí)，采用階梯坡形茬，但離開陰陽角處200mm；接茬要依層次順序操作，層層搭接緊密，搭接寬度不小于100mm。
7 抹灰總厚度要根據(jù)防腐等級確定：地上工程宜為4～6mm；地下工程宜≥6.0mm。高分子復(fù)合水泥防腐砂漿抹灰二至三遍，每層抹灰厚度為2～3mm，層抹灰抹完后，干燥成膜（不小于5小時(shí)）后再進(jìn)行第二層抹灰。后一層抹灰表面應(yīng)壓實(shí)、抹平。每平方米砂漿消耗量約為1.7-2.0㎏/㎜。
8 聚合水泥防腐砂漿凝結(jié)后，進(jìn)行自然養(yǎng)護(hù)，養(yǎng)護(hù)溫度不低于5℃。

鋁酸鹽水泥屬于通用水泥。
鋁酸鹽水泥是以鋁酸鈣為主的水泥材料，具有水化熱高、耐高溫、耐酸腐蝕等特點(diǎn)，但不能長時(shí)間保持強(qiáng)度，一般施工中用到，所以它不是通用水泥，屬特性水泥品種

性能指標(biāo)
1. 抗壓強(qiáng)度：鋁酸鹽無機(jī)防腐砂漿的抗壓強(qiáng)度應(yīng)不低于30MPa。
2. 抗折強(qiáng)度：鋁酸鹽無機(jī)防腐砂漿的抗折強(qiáng)度應(yīng)不低于4.0MPa。
3. 粘結(jié)強(qiáng)度：鋁酸鹽無機(jī)防腐砂漿與各種材料之間的粘結(jié)強(qiáng)度應(yīng)不低于1.5MPa。
4. 耐腐蝕性：鋁酸鹽無機(jī)防腐砂漿應(yīng)能抵御各種化學(xué)腐蝕，包括硫酸、鹽酸、硝酸、氫氧化鈉等。

鋁酸鹽無機(jī)防腐砂漿的環(huán)保性也是其受到關(guān)注的原因之一。傳統(tǒng)的有機(jī)防腐材料往往含有有毒物質(zhì)，對人體和環(huán)境有害。而鋁酸鹽無機(jī)防腐砂漿則是一種無機(jī)材料，不含有毒物質(zhì)，對環(huán)境和人體健康無害。這使得鋁酸鹽無機(jī)防腐砂漿成為一種符合現(xiàn)代綠色建筑要求的建筑材料。

鋁酸鹽無機(jī)防腐砂漿的應(yīng)用范圍也在不斷拓展。除了在基礎(chǔ)設(shè)施建設(shè)中有廣泛應(yīng)用外，該材料還可用于船舶、石油化工、電力等領(lǐng)域。在這些領(lǐng)域中，鋁酸鹽無機(jī)防腐砂漿能夠有效地保護(hù)設(shè)備和管道，防止腐蝕和泄漏，提高設(shè)備和管道的使用壽命和安全性。

鋁酸鹽無機(jī)防腐砂漿作為一種的建筑材料，具有廣泛的應(yīng)用前景。未來，隨著科學(xué)技術(shù)的不斷進(jìn)步和應(yīng)用領(lǐng)域的不斷拓展，鋁酸鹽無機(jī)防腐砂漿的性能指標(biāo)和應(yīng)用范圍也將不斷優(yōu)化和拓展。

鋁酸鹽無機(jī)防腐砂漿的制備工藝主要包括原材料的準(zhǔn)備、混合攪拌、陳化、施工等步驟。其中，原材料的準(zhǔn)備是關(guān)鍵環(huán)節(jié)，需要選擇的鋁酸鹽、改性劑、填料等原材料，按照一定比例進(jìn)行配料，并配料的準(zhǔn)確性。混合攪拌也是非常重要的環(huán)節(jié)，需要選擇合適的攪拌設(shè)備，控制攪拌時(shí)間和攪拌速度，砂漿的均勻性和穩(wěn)定性。

施工工藝
1.基層要求及處理：基層表面應(yīng)平整、粗糙、清潔、無油污，無浮
灰。施工前應(yīng)用高壓水沖洗并保持潮濕狀態(tài)，但不得有積水，界面粘結(jié)
時(shí)預(yù)先涂刷 YJ-302 界面處理劑。

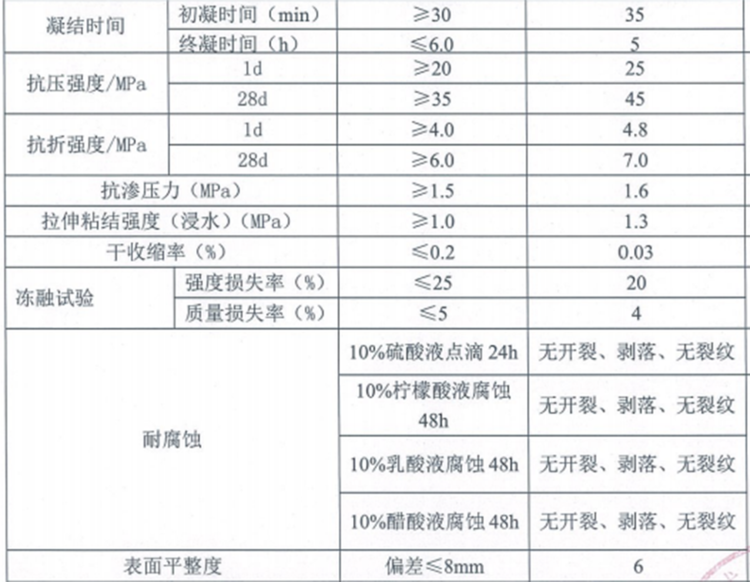

產(chǎn)品項(xiàng)目 性能參數(shù)
無機(jī)材料成分 ≥97%
抗壓強(qiáng)度 ≥35 MPa
拉伸粘結(jié)強(qiáng)度 ≥1.5 MPa
干縮率 ≤0.2%
10%硫酸點(diǎn)滴（24h） 無氣泡無開裂無剝離
10%檸檬酸（48h） 無氣泡無開裂無剝離
10%乳酸（48h） 無氣泡無開裂無剝離
10%醋酸（48h） 無氣泡無開裂無剝離
10%氫氧化鈣溶液（168h） 無氣泡無開裂無剝離
