關鍵詞 |
接插件,J30J系列,矩形連接器,航插頭 |
面向地區 |
接口類型 |
AC/DC |
|
額定電流 |
2.5A |
額定電壓 |
3v |
加工定制 |
是 |
孔位數 |
1個 |
應用范圍 |
航空 |
執行質量標準 |
國標 |

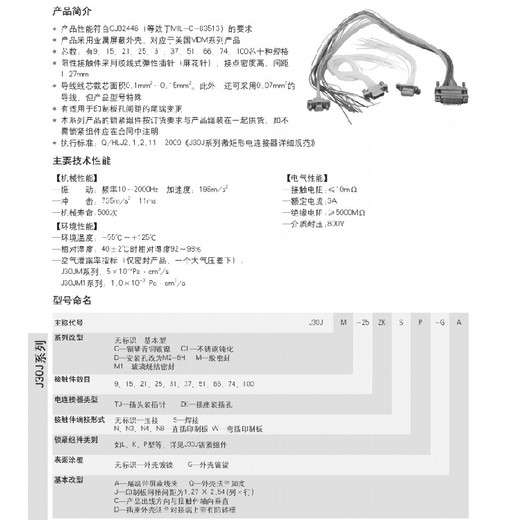

產品簡介
*產品性能符合GJB2446(等效于MIL-C-83513)的要求
*產品采用金屬屏蔽外殼，對應于美國MDM系列產品
*芯數有9，15，21，25、31，37、51、66、74、100芯十種規格
*陽性接觸件采用絞線式彈性插針(麻花針)，接點密度高，間距
1.27mm
導線線芯截芯面積0.1mm2-0.15mm2。此外，還可采用0.07mm的
導線，但產品型號特殊
有適用于印制板孔間距的尾端變更
*本系列產品的鎖緊組件按訂貨要求與產品組裝在一起供貨，如不
需鎖緊組件應在合同中注明
*執行標準:Q/HLJ2.1.2.11-2009《J30J系列微矩形電連接器詳細規范》
主要技術性能
[機械性能]
[電氣性能]
一振動:頻率10-2000Hz加速度:196m/s
一接觸電阻:≤10mΩ
一沖擊:735m/s11ms
一額定電流:3A
一機械壽命:500次
一絕緣電阻5000MΩ
[環境性能]
一介質耐壓:800V
一環境溫度:-55℃-+125C
一相對濕度:40±2℃時相對濕度92-98%
一空氣泄露率指標(僅密封產品，一個大氣壓差下):
J30JM系列:5x10Pa.cm/s
J30JM1系列:1.0x10°Pa.cm/s
訂貨說明
線夾組件選用應按“線夾組件分類表”規定進行。此外，配裝了線夾組件的插頭(座)組件不宜配用板前安裝
狀態的鎖緊組件(即安裝螺釘適于板前安裝的鎖緊組件，如P、P8、P9等)，因為線夾的存在會使安裝板無法安裝;
配裝了線夾組件的插頭《座)組件若要配用板后安裝狀態的鎖緊組件(即安裝螺釘適于板后安裝的鎖緊組件，如P0.
P3、P4、P11等)，須將板的厚度按“安裝板厚度+0.7”來考慮。
壓接擴展型中含有大寫字母“D”的插頭{座)組件如要配裝用于板后安裝狀態的鎖緊組件{即安裝螺釘適于
板后安裝的鎖緊組件，如P0、P3，P4、P11等)時，將板的厚度按“安裝板厚度+0.6”來考慮。
防水連接器應用范圍
工業環境
如在LED照明燈飾、城市戶外照明工程、燈塔、游船、航空、工業設備、電纜、灑水車等等，都需要用到防水連接器。
領域
由于對應用要求比較嚴格，大量用到防水連接器，如潛艇用連接器，潛射用連接器等。
